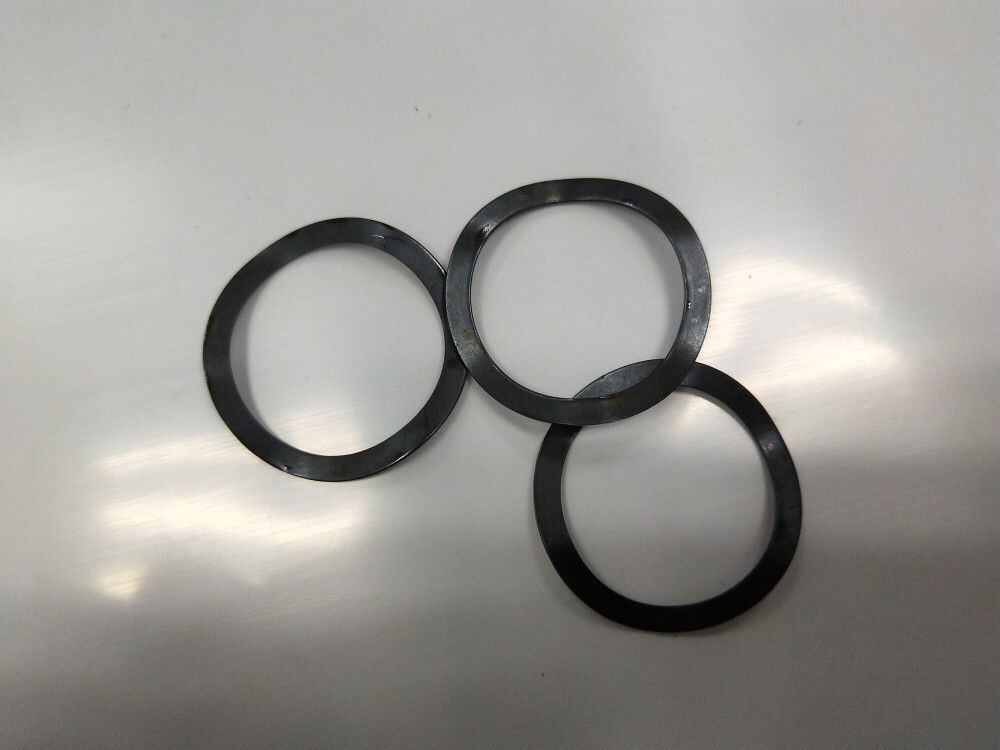

三波鋒波形彈簧墊圈

彈簧墊圈在一般機械產品的承力和非承力結構中應用廣泛，其特點是成本低廉、安裝方便，適用于裝拆頻繁的部位。墊圈快易優自動化選型有收錄，但是彈簧墊圈的防松能力很低！尤其在歐美各國要求可靠性高的產品中采用率極低，特別是重要的承力結構連接部位早已被拋棄。 我們國家在軍工方面還有部分應用，但已改進為不銹鋼材料。鋼制彈簧墊圈在CASC早就是被禁止使用了！也說是很不安全，原因有兩個1是“漲圈”2是氫脆。

彈簧墊圈在螺絲行業，常叫為彈墊。它的材質有不銹鋼的和碳鋼的，碳鋼的也就是鐵的。一般常用的彈簧墊圈規格尺寸有M3,M4,M5,M6,M8,M10.M12,M14,M16.這些規格比較常用。彈簧墊圈國家標準GB/T 94.1-87，標準規定了規格為2-48mm的標準型彈簧墊圈。引用標準GB94.4-85《彈性墊圈技術條件 彈簧墊圈》

國家標準編輯

1 GB/T3103.3-2000 緊固件公差平墊圈

2 GB/T5286-2001 螺栓、螺釘和螺母用平墊圈總方案

3 GB/T9074.1-2002 螺栓或螺釘和平墊圈組合件

4 GB/T9074.18-2002 自攻螺釘和平墊圈組合件

5 GB/T 95-2002 平墊圈 C級

6 GB/T96.1-2002 大墊圈 A級

7 GB/T96.2-2002 大墊圈 C級

8 GB/T97.1-2002 平墊圈 A級

9 GB/T97.2-2002 平墊圈倒角型 A級

10 GB/T97.4-2002 平墊圈用于螺釘和墊圈組合件

11 GB/T97.5-2002 平墊圈用于自攻螺釘和墊圈組合件

12 GB/T848-2002 小墊圈 A級

13 GB/T5287-2002 特大墊圈 C級

14 GB/T4678.13-2003 壓鑄模零件第13部分:推板墊圈

15 GB/T4605-2003 滾動軸承推力滾針和保持架組件及推力墊圈

16 GB/T97.3-2000 銷軸用平墊圈

17 GB/T18230.5-2000 栓接結構用平墊圈淬火并回火

18 GB/T9074.5-2004 十字槽小盤頭螺釘和平墊圈組合件

19 GB/T9074.20-2004 十字槽凹穴六角頭自攻螺釘和平墊圈組合件

20 GB/T3762-1983 卡套式管接頭用尖角密封墊圈

21 GB/T1231-2006 鋼結構用高強度大六角頭螺栓、大六角螺母、墊圈技術條件

22 GB/T1230-2006 鋼結構用高強度墊圈

23 GB/T2861.10-2008 沖模導向裝置第10部分：墊圈

24 GB/T5649-2008 管接頭用鎖緊螺母和墊圈

25 GB/T94.3-2008 彈性墊圈技術條件鞍形、波形彈性墊圈

26 GB/T3099.1-2008緊固件術語螺紋緊固件、銷及墊圈

27 GB/T10447-2008 滑動軸承半圓止推墊圈要素和公差

28 GB/T94.1-2008 彈性墊圈技術條件彈簧墊圈

29 GB/T10446-2008 滑動軸承整圓止推墊圈尺寸和公差

30 GB/T93-1987標準型彈簧墊圈

31 GB/T94.2-1987 彈性墊圈技術條件齒形、鋸齒鎖緊墊圈

32 GB/T98-1988止動墊圈技術條件

33 GB/T849-1988 球面墊圈

34 GB/T850-1988 錐面墊圈

35 GB/T851-1988 開口墊圈

36 GB/T852-1988 工字鋼用方斜墊圈

37 GB/T853-1988 槽鋼用方斜墊圈

38 GB/T854-1988 單耳止動墊圈

39 GB/T7244-1987 重型彈簧墊圈

40 GB/T855-1988 雙耳止動墊圈

41 GB/T7245-1987 鞍形彈簧墊圈

42 GB/T7246-1987 波形彈簧墊圈

43 GB/T856-1988 外舌止動墊圈

44 GB/T858-1988 圓螺母用止動墊圈

45 GB/T859-1987 輕型彈簧墊圈

46 GB/T860-1987 鞍形彈性墊圈

47 GB/T861.1-1987 內齒鎖緊墊圈

48 GB/T861.2-1987 內鋸齒鎖緊墊圈

49 GB/T862.1-1987 外齒鎖緊墊圈

50 GB/T862.2-1987 外鋸齒鎖緊墊圈

51 GB/T955-1987 波形彈性墊圈

52 GB/T27938-2011 滑動軸承止推墊圈失效損壞術語、外觀特征及原因

53 GB/T956.1-1987 錐形鎖緊墊圈

54 GB/T956.2-1987 錐形鋸齒鎖緊墊圈

55 GB/T28697-2012 滾動軸承調心推力球軸承和調心座墊圈外形尺寸

56 GB/T9074.2-1988 十字槽盤頭螺釘和外鋸齒鎖緊墊圈組合件

57 GB/T9074.3-1988 十字槽盤頭螺釘和彈簧墊圈組合件

58 GB/T9074.4-1988 十字槽盤頭螺釘，彈簧墊圈和平墊圈組合件

59 GB/T9074.7-1988 十字槽小盤頭螺釘和彈簧墊圈組合件

60 GB/T9074.8-1988 十字槽小盤頭螺釘和彈簧墊圈及平墊圈組合件

61 GB/T9074.9-1988 十字槽沉頭螺釘和錐形鎖緊墊圈組合件

62 GB/T9074.10-1988 十字槽半沉頭螺釘和錐形鎖緊墊圈組合件

63 GB/T9074.11-1988 十字槽凹穴六角頭螺栓和平墊圈組合件

64 GB/T9074.12-1988 十字槽凹穴六角頭螺栓和彈簧墊圈組合件

65 GB/T9074.13-1988 十字槽凹穴六角頭螺栓，彈簧墊圈和平墊圈組合件

66 GB/T9074.15-1988 六角頭螺栓和彈簧墊圈組合件

67 GB/T9074.16-1988 六角頭螺栓和外鋸齒鎖緊墊圈組合件

68 GB/T9074.17-1988 六角頭螺栓，彈簧墊圈和平墊圈組合件

69 GB/T9074.26-1988 組合件用彈簧墊圈

70 GB/T9074.27-1988 組合件用外鋸齒鎖緊墊圈

71 GB/T9074.28-1988 組合件用錐形鎖緊墊圈

72 GB/T1030-1988 內球面墊圈
