螺釘標準規范

 1、標準 就是規范，每個國家和部門都有自己的標準。目前，我們?cè)谄綍r(shí)的業務中最常用到的標準有以下幾種：

GB—中國國家標準（國標）

ANSI—美國國家標準（美標）

DIN—德國國家標準（德標）

ASME—美國機械工程師協會標準

JIS—日本國家標準（日標）BSW—英國國家標準

GB—國家標準是我國眾多標準中的一種，另外還有行業標準，專業標準和部門標準等。

國家標準又分：GB（強制性標準）和GB/T（推薦性標準）以及GBn（國家內部標準）等。我們平常看到的像GB30，GB5783等等都是強制性的標準。    以上幾種標準除了一些基本尺寸如頭部對邊、頭部厚度等的不同以外，最主要的是螺紋部分的不同。GB、DIN、JIS等的螺紋都有是以MM（毫米）為單位，統稱為公制螺紋。另像ANSI、ASME等的螺紋是以英寸為單位的稱為美標螺紋。除了公制螺紋和美制螺紋外還有一種BSW—英制標準,其螺紋也是以英寸為單位，俗稱惠氏螺紋。

公制螺紋是以MM（毫米）為單位，它的牙尖角為60度。美制螺紋和英制螺紋都是以英寸為單位的。美制螺紋的牙尖角也是60度，而英制螺紋的牙尖角為55度。由于計量單位的不同，導致了各種螺紋的表示方法也不盡相同。例如像M16-2X60表示的就是公制的螺紋。他的具體意思是表示該螺絲的公稱直徑為16MM，牙距為2MM，長度為60MM，又如：1/4—20X3/4表示的就是英制的螺紋，他的具體意思是該螺絲的公稱直徑為1/4英寸（一英寸=25.4MM），在一英寸上有20個牙，長度為3/4英寸。另外要表示美制螺絲的話一般會在表示英制螺絲的后面加上UNC以及UNF，以此來區別是美制粗牙或是美制細牙。

在平時的內銷業務中，我們最常遇到的標準是GB（國標）和DIN（德標）。

在非芳生產品方面，主要會接觸到以下幾種標準：

GB30；GB5783；GB5782；GB52；GB6170；GB818；GB819；GB845；GB846；GB70；DIN912；DIN933；DIN931等。目前GB30（老國標）在標準書中已被GB5783（新國標）所代替。GB52（老國標）在標準書中已被GB6170（新國標）所代替。     在1986年，我們國家對標準件制定了新標準，在業務中一般俗稱為新標，使用最多的主要有GB5780、GB5781、GB5782、GB5783、GB5784。GB5780為六角頭粗桿半牙螺絲，其精度等級為C級產品，可用GB5782來代替（GB5782為六角頭粗桿全牙螺絲，其精度等到級為A級和B級。）GB5781為六角頭全牙螺絲，精度等級為C 級產品。可用GB5783來代替（GB5783為六角頭全牙螺絲，其精度等級為A級和B 級）。GB5784為細桿半牙的六角螺絲。

新標與老標的區別在于：M8、M10、M12、M14、M22系列的產品，在對邊寬度上有所區別。除M22系列的新產品外，新標產品M8、M10、M12、M14的頭部對邊比老標的對邊要小1MM。分別為13、16、18、21MM ，而M22系列的新產品，新標比老標的對邊反而要大2MM，應特別注意。對于頭部厚度，新標和老標之間略有差別，在要求不是非常嚴格的情況下可以通用。

新標與德標的區別在于：M10、M12、M14、M22的產品規格，在對邊寬度上有所差別。M10、M12、M14的頭部對邊新標比德標要小1MM。而M22的新產品的，其頭部對邊比德標的對邊寬度要大2MM ，其它的均可通用。

對于六角螺帽，常用的標準有：

GB52、GB6170、GB6172和DIN934，對于它們之間的主要區別有：

GB6170的厚度要比GB52、GB6172和DIN934來的厚，俗稱為厚螺帽。

另外就是對邊上的區別，M8的螺帽系列中DIN934、GB6170、GB6172的對邊都是13MM比GB52的對邊14MM要小1MM，M10的螺帽，DIN934與GB52的對邊為17MM，比GB6170和GB6172的的對邊要大1MM，M12的螺帽，DIN934、GB52的對邊為19MM比GB6170和GB6172的對邊18MM要大1MM。對于M14的螺帽，DIN934、GB52的對邊為22MM比GB6170和GB6172的對邊21MM要大1MM。另外就是M22的螺帽，DIN934、GB52的對邊為32MM，比GB6170、GB6172的對邊34MM要小2MM。（GB6170和GB6172除了其厚度不一樣外，對邊寬度完全一樣）其余規格在不考慮厚度的情況下，可以通用。

 2 螺絲標準規范    在內六角方面，國標中有兩個版本，一個為GB70—76，76年版本，一個為GB70—85，85年版本，該公司現執行DIN912的標準，所以在實際業務操作中應注意區別：其中GB70—85與DIN912完全重合，故對于使用新標的情況，不存在著差別，主要是GB70—76與DIN912之間有所區別：M8系列的內六角產品，GB70—76的圓頭徑為12.5MM,比DIN912的13.27MM要小一些,M10系列的內六角產品,GB70—76的圓頭徑為15MM,比DIN912的16.27要小一些,M12系列的內六角,GB70—76的圓頭徑為18MM,比DIN912的對邊18.27要小一些,另像M16、M20系列的內六角GB70—76的圓頭徑比DIN912的要小0.33MM，分別為24MM，30MM。DIN912的則分別為24.33MM和30.33MM。另外老標與德標內六角之間的內對邊寬度由于標準不同而不同，GB70—76的內對邊要小一些，在業務作業中也應加以注意。 另外，平時可能會用到的馬車螺絲也有一些區別，在此也作一個說明，在國標中，有兩種馬車螺絲的標準，即GB12（小半圓頭方頸螺絲）和GB14（大半圓頭方頸螺絲），平時在市面上較常用的還有德標標準DIN603。現對這三者加以區別：對于圓頭頸，在同一規格比較時是：GB12<GB14<DIN603< SPAN>。通常在馬車螺絲的使用時，往往要求頭頸大而厚，所以DIN603馬車螺絲的標準完全符合要求。

 名稱 ：

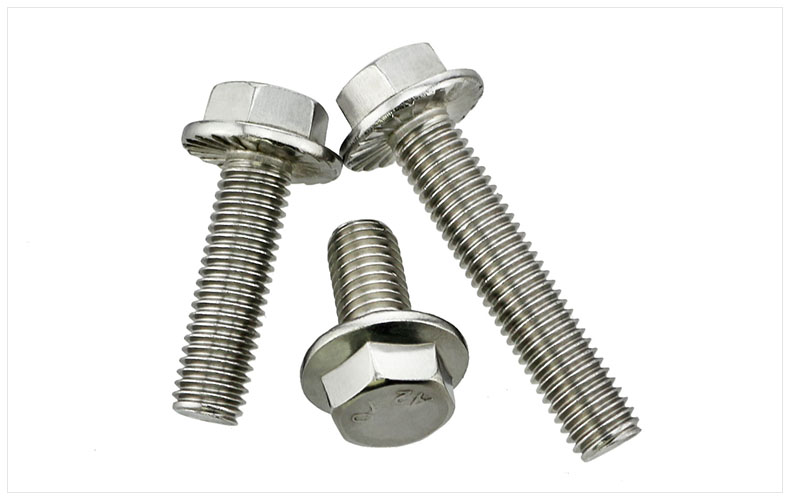

 1.機螺釘 2.自攻螺釘 3.鉆尾螺釘 4.墻板釘 5.纖維板釘 6.木螺釘7.六角木螺釘 8.不脫出螺釘 9.組合螺釘 10.微型螺釘 11.家具螺釘 12.電子螺釘 13,十字盤頭組合   頭型 ：    1.六角頭（hexagon head) 2.六角頭法蘭面（hexagon head with flange) 3.方頭（square head) 4.T形頭T head (hammer head)5.扁圓頭mushroom head(truss head) 6.圓柱頭（cheese head） 7.圓頭（round head)8.盤頭（pan head)9.沉頭 countersunk head (flat head) 10.半沉頭 raised countersunk head (oval

 槽型 ：

 1.菲利普2.十/一字3.一字4.內三角5.內角四方6.十字 7.米字8.花形9.梅花形10.花形一字11.特形12.內六角
